Veracidad HIGHWIRE Powerstar Quad

Veracidad HIGHWIRE Powerstar Quad
Conecte hasta cuatro cámaras IP con HIGHWIRE Powerstar Quad a través de un cable coaxial existente

HIGHWIRE Powerstar Quad utiliza el cableado coaxial existente como una conexión de red Ethernet confiable y es muy fácil de usar y rápido de instalar.

Ethernet sobre cable coaxial

El diseño único de ultra bajo consumo y la eficiente entrega de energía de HIGHWIRE Powerstar Quad permiten una conexión Ethernet de largo alcance por cable coaxial. Funciona incluso con cables de baja calidad, como los de acero revestido de cobre (CCS) de alta resistencia que se encuentran en muchas instalaciones antiguas. Esto significa que las actualizaciones de cables coaxiales antiguos se pueden planificar con confianza, mientras que una rápida comprobación del nivel de potencia de SafeView™ confirma que las conexiones del dispositivo seguirán siendo fiables, independientemente del cable utilizado.

Para un funcionamiento de red predecible y sin restricciones, la tecnología HIGHWIRE ofrece un ancho de banda de 200 Mbit/s a 300 m (1000 pies) de cable coaxial RG-59 o 500 m (1600 pies) de cable coaxial RG-11. Para obtener información completa sobre las distancias alcanzables de POE sobre cable coaxial™, consulte la tabla de alcance en la ficha técnica de HIGHWIRE Powerstar o en el sitio web de Veracity. Para conocer el presupuesto de potencia POE y las opciones de suministro de energía, consulte la tabla de presupuesto de potencia POE en la página opuesta.

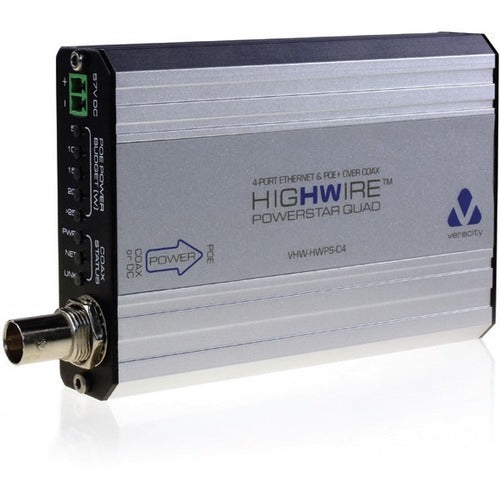

HIGHWIRE Powerstar QUAD

La versión QUAD de HIGHWIRE está diseñada para el extremo de la cámara del cable coaxial y, gracias a un switch POE de cuatro puertos integrado, permite la conexión de hasta cuatro cámaras IP a través de un solo cable coaxial. Sin necesidad de configurar direcciones IP, configurar interruptores DIP ni realizar mediciones y cálculos complejos, la instalación de HIGHWIRE Powerstar QUAD es sencilla. El extremo base del cable coaxial se alimenta mediante una unidad base HIGHWIRE Powerstar de un solo canal, de 4 u 8 canales. La unidad QUAD puede alimentarse mediante POE a través del cable coaxial, con una potencia total máxima de 25 vatios, o mediante una de las fuentes de alimentación locales opcionales, con 40 o 78 vatios. HIGHWIRE Powerstar Quad incorpora la exclusiva pantalla SafeView™ de Veracity, que proporciona a los instaladores de cámaras IP una confirmación instantánea y muy fácil de entender del correcto funcionamiento desde cualquier extremo del cable.

HIGHWIRE Powerstar Quad permite sustituir una cámara analógica por cuatro cámaras IP

POE sobre cable coaxial o alimentación local

En la implementación más sencilla (mostrada abajo a la izquierda), la unidad BASE se alimenta de un conmutador POE estándar o de la fuente de alimentación de 57 V CC de Veracity y transmite la señal POE por cable coaxial. La unidad QUAD recibe esta alimentación y proporciona hasta 25 vatios compartidos entre hasta cuatro cámaras IP. No se requiere cableado de alimentación externo, y la detección y configuración se realizan automáticamente. Para presupuestos de alimentación POE más altos, se puede utilizar una fuente de alimentación opcional de 57 V CC de Veracity para alimentar la unidad QUAD localmente en el extremo de la cámara (mostrada abajo a la derecha), con 40 o 78 vatios, según el modelo de la fuente. Consulte la tabla de presupuestos de alimentación POE para obtener más información.
