Black Box Pro Switching Gang Switch-Gehäuse – 2U, 18 Karten

Black Box Pro Switching Gang Switch-Gehäuse – 2U, 18 Karten

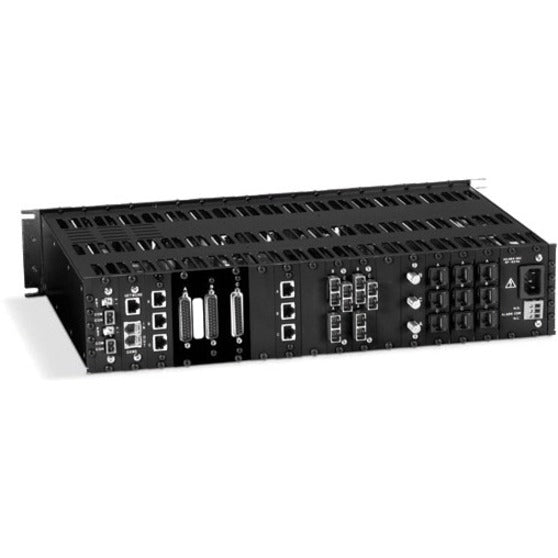

Das Pro Switching System 2U ist ein intelligentes Ganged-Switching-System, das aus einem ultrakompakten 2U-Gehäuse mit 18 Steckplätzen und einer Auswahl an A/B-Switching-, Controller- und Stromversorgungskarten besteht.

Controller-Karten belegen nur einen Steckplatz, Power-Karten einen oder zwei Steckplätze (für Redundanz), sodass 13 bis 15 Steckplätze für A/B-Switch-Karten übrig bleiben. Alle belegen einen Steckplatz, mit Ausnahme der DB25-Karten, die drei Steckplätze benötigen.

Lokale und Fernsteuerung
Das fortschrittliche Design dieses Systems bietet unglaubliche Flexibilität und Leistung. Schalten Sie eine Karte einzeln oder das gesamte Gehäuse über eine Controllerkarte. Sie benötigen eine Controllerkarte pro Rack-Gehäuse. Wenn Sie mehrere Gehäuse in Reihe schalten möchten, steuert die Controllerkarte im ersten Gehäuse das gesamte System.

Sie können zwischen einer reinen RS-232-Controllerkarte wählen, die Ihnen das Gruppenschalten über den manuellen Kippschalter oder mit seriellen Befehlen ermöglicht, sowie einer RS-232/Ethernet (SNMP)-Controllerkarte, mit der Sie das Gehäuse von überall über eine RS-232- oder IP-Verbindung schalten können.

Wenn Sie die RS-232/IP-Steuerung auf ein zweites, verkettetes Pro Switching System-Gehäuse erweitern möchten, bestellen Sie die SNMP-Erweiterungs-Controllerkarte. Damit können Sie Hardware-Steuersignale senden und das verkettete System mit RS-232-Nachrichten über die RS-232/Ethernet (SNMP)-Controllerkarte steuern.

Sicheres und Fallback-Switching.
Für einen ausfallsicheren Betrieb verwenden alle Karten (mit Ausnahme der angegebenen) eine proprietäre Latch- oder Mikrospiegel-Relais-Schalttechnologie. Dadurch können Daten auch bei Stromausfall weiter übertragen werden. Da die Karten Layer-1-Switching durchführen, arbeitet das System unabhängig von Datenraten, Protokollen, Formaten oder Signalpegeln.

Die nicht rastenden Glasfaserkarten greifen bei einem Stromausfall auf eine Verbindung von Port C (Gehäuse) zu Port A zurück. Nach Wiederherstellung der Stromversorgung verbindet die nicht rastende Switch-Karte Port C wieder mit dem ursprünglich ausgewählten Port (A oder B). Diese Kartentypen werden typischerweise eingesetzt, wenn bei Stromausfällen eine Fallback- oder Failover-Verbindung benötigt wird.

Jedes Gehäuse verfügt außerdem über einen Schlüsselschalter, sodass Sie die manuelle Umschaltung über die Kippschalter auf der Vorderseite aktivieren/deaktivieren können.

Kontrollieren Sie die Leistung.
Bestellen Sie zur Stromversorgung Ihres Gehäuses ein oder zwei externe Netzteile und die Netzteilkarte. Für die Notstromversorgung fügen Sie eine redundante Netzteilkarte hinzu.

• Das Daisy-Chain-System der Racks ist auf 255 Switch-Karten beschränkt


• Automatisieren Sie die Sicherung einzelner Verbindungen oder ganzer Netzwerke basierend auf Portausfällen oder der Tageszeit.


• Gruppenschalter für alle Ports oder Schalter für einzelne Ports


• Überwachen und steuern Sie den Zugriff auf Netzwerke aus der Ferne


• Erhöhen Sie die Zuverlässigkeit kritischer Netzwerke und Systeme mit einem kompakten 2U-Gang-Switch-System.
