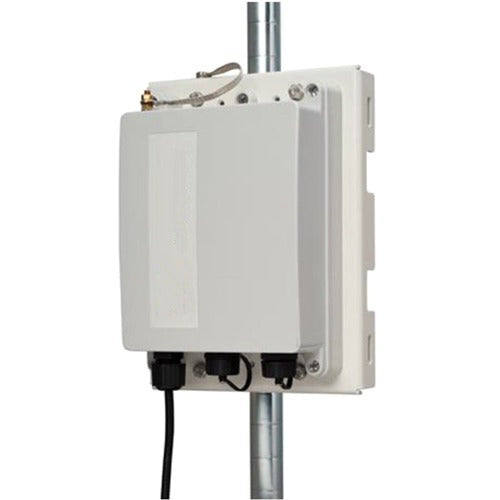

Cisco Aironet PoE-Injektor

Cisco Aironet PoE-Injektor

Der Power Injector erhöht die Flexibilität des Access Points bei der WLAN-Bereitstellung, indem er 55-VDC-Strom mit dem Datensignal kombiniert und beides an den verbundenen Access Point sendet.

Der Power Injector kombiniert 55-VDC-Strom (bereitgestellt vom internen Netzteil) mit dem Datensignal und sendet beides an den Access Point. Der Power Injector liefert bis zu 60 W über alle vier Adernpaare des geschirmten, für den Außenbereich geeigneten Ethernet-Kabels.

Die Gesamtlänge des Ethernet-Kabels vom AP zum Switch darf 100 m nicht überschreiten. Der Drahtdurchmesser des Kabels muss 26 AWG betragen.

Das Ethernet-Kabel vom Switch zum Power Injector muss ein geschirmtes CAT5e- oder höherwertiges Ethernet-Kabel sein. Das Ethernet-Kabel vom Power Injector zum Access Point muss ein geschirmtes, für den Außenbereich geeignetes CAT5e- oder höherwertiges Ethernet-Kabel mit einem Durchmesser von 0,20 bis 0,35 Zoll sein.

Ein geschirmtes Ethernet-Kabel für den Außenbereich verbindet den Power Injector mit einem 10/100/1000-Ethernet-Switch, -Hub oder -Netzwerk. Ein weiteres geschirmtes Kabel für den Außenbereich überträgt Strom und Daten zum Ethernet-Port des Access Points. Die Netzsteckdose des Power Injectors verbindet ein zugelassenes Netzkabel mit einer Steckdose oder Mehrfachsteckdose. Der Power Injector kann an den meisten horizontalen und vertikalen Oberflächen montiert werden, muss jedoch aus Sicherheitsgründen vertikal montiert werden.
