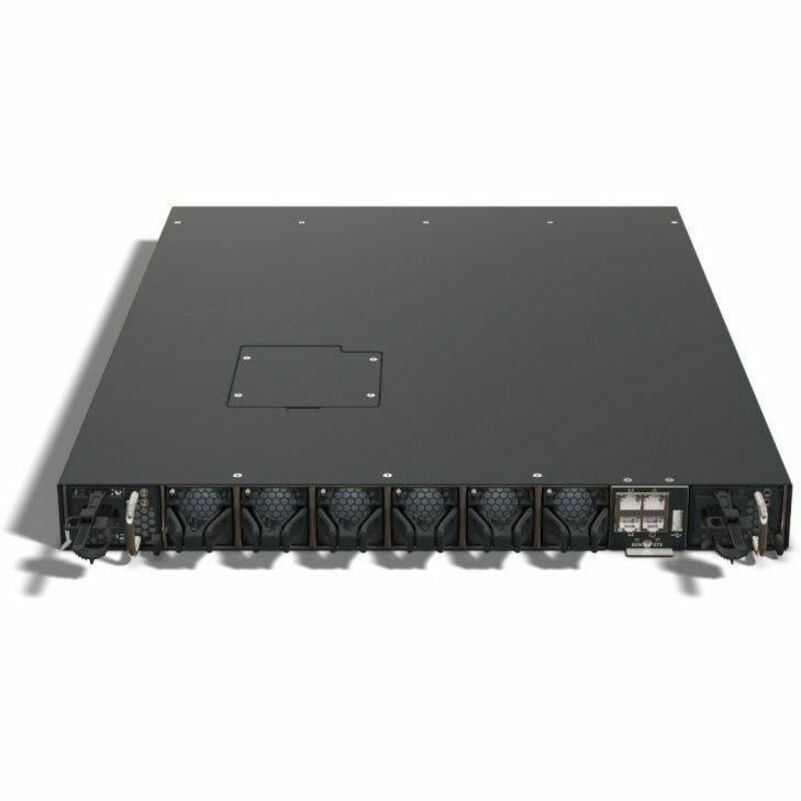

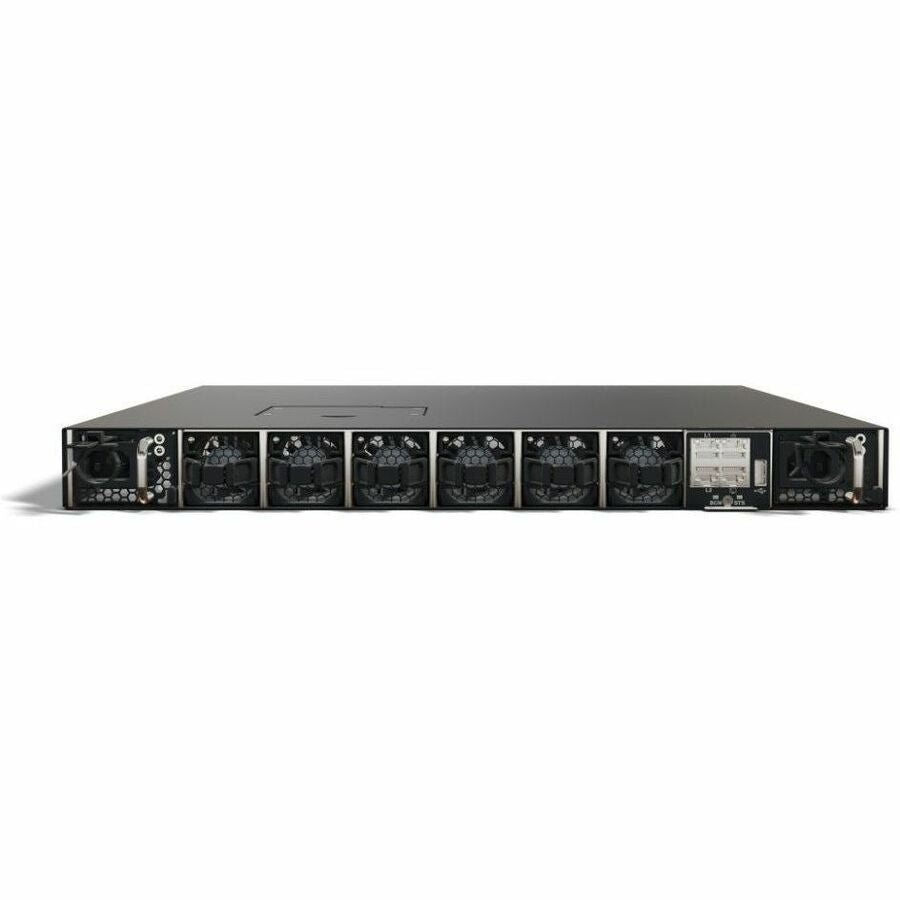

Cisco UCS 6536 Fibre Channel Switch

Cisco UCS 6536 Fibre Channel Switch

Übersicht über das Cisco Unified Computing System

Das Cisco Unified Computing ^System (Cisco ^UCS ) ist eine Rechenzentrumsplattform der nächsten Generation, die Rechen-, Netzwerk-, Speicherzugriffs- und Virtualisierungsressourcen in einem einheitlichen System vereint. Es senkt die Gesamtbetriebskosten (TCO) und erhöht die Geschäftsflexibilität. Das System integriert eine latenzarme, verlustfreie 10/25/40/100 Gigabit Ethernet Unified Network Fabric mit Enterprise-Servern mit x86-Architektur. Das System ist eine integrierte, skalierbare Multichassis-Plattform, in der alle Ressourcen einer einheitlichen Verwaltungsdomäne zugeordnet sind.

Produktübersicht

Der Cisco UCS 6536 Fabric Interconnect (FI) ist ein zentraler Bestandteil des Cisco Unified Computing Systems und bietet sowohl Netzwerkkonnektivität als auch Verwaltungsfunktionen für das System (Abbildung 2). Der Cisco UCS 6536 Fabric Interconnect bietet leitungsgebundene, latenzarme und verlustfreie 10/25/40/100 Gigabit Ethernet-, Fibre Channel-, NVMe over Fabric- und Fibre Channel over Ethernet (FCoE)-Funktionen.

Der Cisco UCS 6536 Fabric Interconnect bildet das Kommunikations-Backbone und die Management-Konnektivität für die Rechenknoten der Cisco UCS X-Serie, die Gehäuse der UCS X9508 X-Serie, die Blade-Server der UCS B-Serie, die Servergehäuse der UCS 5108 B-Serie und die Rack-Server der UCS C-Serie. Alle an den Cisco UCS 6536 Fabric Interconnect angeschlossenen Server werden Teil einer einzigen, hochverfügbaren Management-Domäne. Durch die Unterstützung eines einheitlichen Fabrics bietet der Cisco UCS 6536 Fabric Interconnect zudem LAN- und SAN-Konnektivität für alle Server innerhalb seiner Domäne.

Aus Netzwerksicht nutzt der Cisco UCS 6536 eine Cut-Through-Architektur und unterstützt deterministische 10/25/40/100-Gigabit-Ethernet-Ports mit niedriger Latenz und hoher Leitungsgeschwindigkeit sowie eine Switching-Kapazität von 7,42 Tbit/s pro FI und 14,84 Tbit/s pro Unified Fabric Domain, unabhängig von Paketgröße und aktivierten Diensten. Er ermöglicht 1600 Gbit/s Bandbreite pro X9508-Chassis mit X9108-IFM-100G sowie durchgängiges 100G-Ethernet und 200G Gesamtbandbreite pro X210c-Rechnerknoten. Mit dem X9108-IFM-25G und dem IOM 2408 erreicht er 400 Gbit/s Bandbreite pro Chassis und FI Domain. Die Produktfamilie unterstützt die verlustfreien 10/25/40/100-Gigabit-Ethernet-Unified-Network-Fabric-Funktionen ^{von Cisco®} mit niedriger Latenz und erhöht so die Zuverlässigkeit, Effizienz und Skalierbarkeit von Ethernet-Netzwerken. Der 6536 Fabric Interconnect unterstützt mehrere Verkehrsklassen über ein verlustfreies Ethernet-Fabric vom Server über das Fabric Interconnect. Das optimierte Unified Fabric-Serverdesign ermöglicht durch die Konsolidierung von Netzwerkkarten (NICs), Hostbusadaptern (HBAs), Kabeln und Switches erhebliche TCO-Einsparungen.
