Furman ASD-120 2.0 Leitungsaufbereiter

Furman ASD-120 2.0 Leitungsaufbereiter

Der ASD-120 2.0 AC-Stromverteiler ist die Weiterentwicklung des ASD-120 und wurde für eine einfachere Installation und Bedienung optimiert. Der ASD-120 2.0 ist ein extrem kompaktes, kostengünstiges Rack-Stromverteilungssystem, ideal für Tournee-PA-Systeme, Musik- und Theatertouren, mobile Aufnahmeeinrichtungen, Film- und Videoaufnahmen vor Ort usw. – überall dort, wo Wechselstrom auf mehrere Stromkreise verteilt werden muss und ein festverdrahtetes, integriertes System fehlt, unzureichend oder unpraktisch ist.

Der ASD-120 2.0 ermöglicht das sequenzielle Einschalten seiner sechs Schaltkreise. Beim Ausschalten ist die Reihenfolge umgekehrt. Das Verzögerungsintervall ist über einen internen Trimmpotentiometer einstellbar.

Eine sequenzielle Ein- und Ausschaltung ist immer dann erforderlich, wenn verschiedene Geräte gruppenweise und nicht gleichzeitig ein- oder ausgeschaltet werden müssen. In Audiosystemen ist eine sequenzielle Einschaltung oft notwendig, damit sich die Einschaltspitzen von Niederpegelverstärkern und Prozessoren beruhigen können, bevor die Endstufen eingeschaltet werden. Andernfalls würde ein lautes, störendes und potenziell zerstörerisches Knallgeräusch die Lautsprecher erreichen. In großen Systemen, deren Komponenten eine induktive Last für die Wechselstromleitung darstellen (einschließlich Elektromotoren, Netzteilen und Endstufen aller Art), kann eine sequenzielle Einschaltung übermäßige Einschaltströme vermeiden, die zum Auslösen von Schutzschaltern führen, obwohl die Dauerströme nicht zu hoch sind.

Die Frontplatte des ASD-120 2.0 verfügt über einen Dreistellungsschalter für jeden Schaltkreis. Dieser ermöglicht es, jeden Schaltkreis in die Ein-/Ausschaltsequenz einzubinden oder unabhängig von der Sequenz ein- bzw. auszuschalten. Eine LED zeigt an, wann die Ein- oder Ausschaltsequenz läuft. Die Sequenz kann mit Tast- oder Dauerschaltern, lokal oder ferngesteuert, eingeleitet werden. Für jede Verzögerungsstufe ist eine Doppelsteckdose vorhanden. Ein Verriegelungsschalter mit abziehbarem Schlüssel sorgt für maximale Sicherheit.

Da die Sequenzsteuersignale auch auf der Rückseite verfügbar sind, können ein oder mehrere ASD-120 2.0 an entfernten Standorten installiert und über Niederspannungs-Steuerleitungen betrieben werden. Die Sequenzsteuersignale können auch PowerPorts, MiniPorts, PS-PRO- und PS-8-R-Power-Sequenzer oder andere Schaltkreise ansteuern, die wissen müssen, wann ihre jeweilige Zeitverzögerung abgelaufen ist. Der Einsatz eines oder mehrerer ASD-120 ermöglicht die Steuerung der Stromversorgung und der Stromsequenzierung eines gesamten Systems.

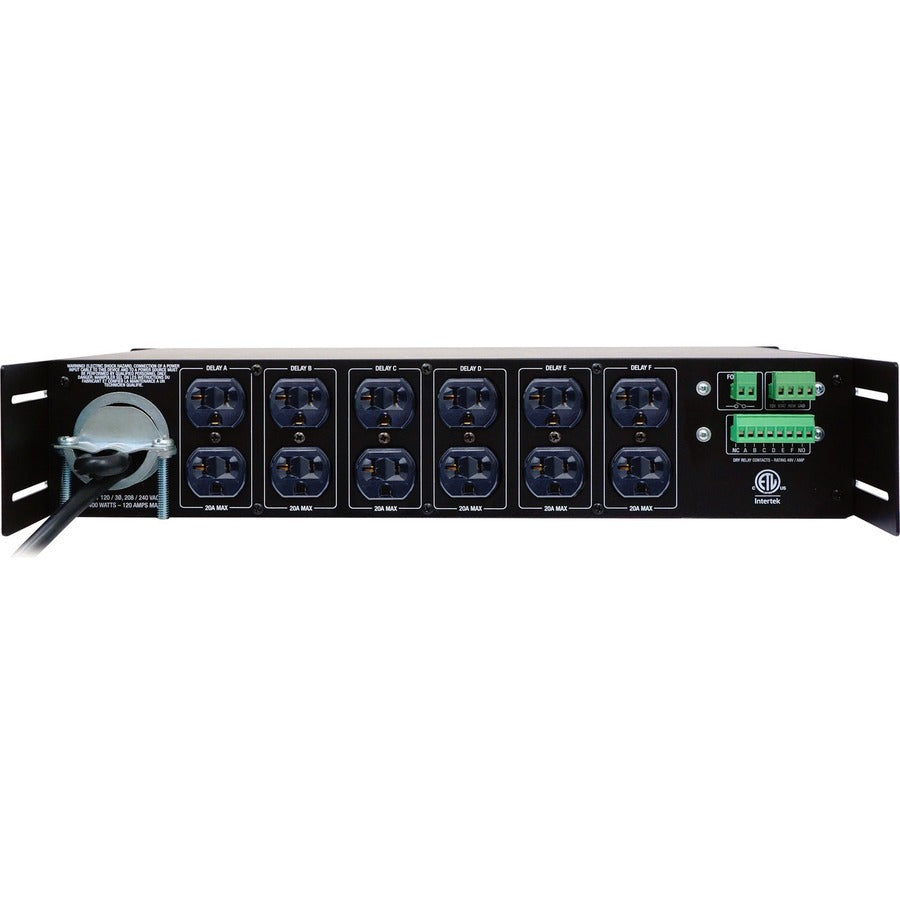

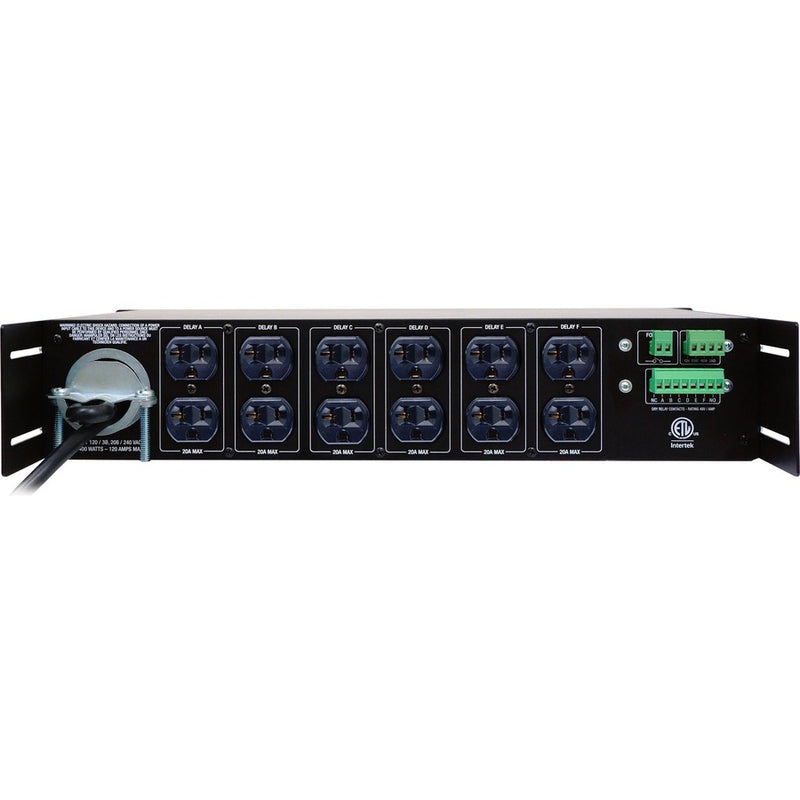

Der ASD-120 2.0 kann bis zu 120 Ampere Eingangsstrom verarbeiten und auf sechs 20-Ampere-Stromkreise mit 120 V verteilen. Jeder Stromkreis verfügt über eine Statusanzeige an der Vorderseite, die beim Einschalten aufleuchtet, und eine 20-Ampere-Doppelsteckdose auf der Rückseite.

Das Design des ASD-120 2.0 umfasst vier überdimensionierte Sammelschienen, die die Verkabelung für 120 V oder 240 V Einphasenstrom oder 208 V Dreiphasenstrom ermöglichen. Eine Zugentlastungsklemme ist im Lieferumfang enthalten und kann Kabel oder Kabelbündel mit einem Durchmesser von bis zu 3,8 cm aufnehmen. Die Kabelkonfektionierung erfolgt ganz einfach durch Heraustrennen und Abisolieren der einzelnen Leiter, Verbinden mit Stellschrauben und anschließendes Festziehen der Zugentlastungsklemme. Eine ausführliche Anleitung führt den Benutzer durch die Auswahl und Konfektionierung des Versorgungskabels.

• Schlüsselschalter auf der Vorderseite für Sicherheit


• Sequenzsteuersignale sind auf der Rückseite verfügbar, um zusätzliche ASD-120 2.0s oder andere Geräte und Schaltkreise anzusteuern


• Die Sequenzsteuerung kann vom Gerät oder per Fernzugriff über Niederspannungs-Steuerkabel eingeleitet werden.


• Mit dem Dreistellungsschalter kann jeder Schaltkreis Teil der Leistungssequenzierung sein oder unabhängig ein- und ausgeschaltet werden


• Steckdosen können nacheinander ein- und ausgeschaltet werden


• Sechs weit auseinander liegende Doppelsteckdosen auf der Rückseite


• Übergroße Sammelschienen


• Das Vier-Bus-Design ermöglicht 120 V oder 240 V einphasige oder 208 V dreiphasige Stromversorgung


• Sechs Stromkreise mit 20 Ampere und 120 Volt, jeder mit Statusanzeige


• 120 Ampere Gesamtlast
