ComNet Videoempfänger/Datentransceiver

ComNet Videoempfänger/Datentransceiver

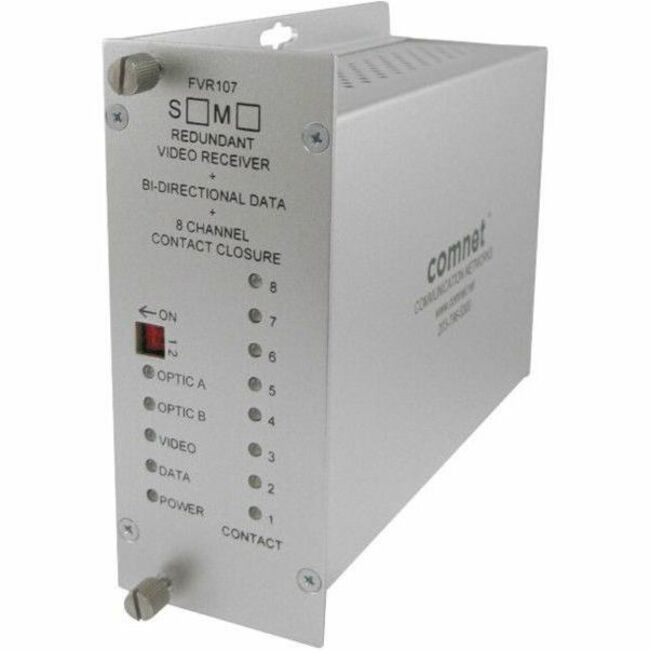

Die optischen Videoverbindungen der ComNet™ FVT/FVR107-Serie bieten 10-Bit-Digitalvideo, 10 MHz Bandbreite, Kurzstrecken-Videoqualität, einen bidirektionalen Datenkanal und eine redundante Punkt-zu-Punkt-Topologie mit zwei optischen Ports sowie acht Kontaktschließer und zwei Alarmrelais. Die redundante Punkt-zu-Punkt-Topologie mit den beiden optischen Ports gewährleistet einen ausfallsicheren Betrieb bei Ausfall einer Glasfaser. Jeder optische Port nutzt Wellenlängenmultiplex (WDM) zum Senden und Empfangen über eine Glasfaser. Die mikroprozessorbasierte Logik sendet die Kontaktinformationen in geordneten und kodierten Paketen und gewährleistet so eine extrem robuste Übertragung. Verstümmelte Pakete, Pakete in falscher Reihenfolge und Bitfehler bei der Übertragung verursachen keine zufälligen Zustandsänderungen der Kontaktrelais. Die mechanischen Verriegelungsrelais behalten ihren Zustand auch bei Stromausfall. Der Datenkanal unterstützt RS232, RS422 sowie 2- und 4-adrige RS485-Verbindungen. Das Plug-and-Play-Design gewährleistet eine einfache Installation und es sind nie elektrische oder optische Anpassungen erforderlich.

• Lebenslange Garantie. Hergestellt in den USA.


• Kann mit dem optionalen Montagesatz DINBKT1 oder DINBKT4 auf einer DIN-Schiene montiert werden.


• Hot-Swap-fähige Rack-Module


• Austauschbar zwischen Stand-Alone- und Rackmontage-Einsatz – ComFit


• Zweifarbige LED-Statusanzeigen bestätigen den Betriebsstatus


• Der Überspannungsschutz auf allen Strom- und Signal-Eingangs-/Ausgangsleitungen bietet Schutz vor Überspannungen und anderen Spannungsspitzen. Automatisch rückstellbare Sicherungen auf allen Stromleitungen


• Kompatibel mit allen NTSC-, PAL- oder SECAM-CCTV-Kamerasystemen. Konzipiert für den Einsatz in rauen Umgebungen (-40 °C bis +75 °C Umgebungstemperatur) außerhalb von Fabriken/unkonditionierten Industrie- oder Straßenumgebungen. Vollständig konform mit den Umweltanforderungen von NEMA TS-2 für Verkehrssignalsteuerungsanlagen.


• Übertrifft alle Anforderungen für die RS-250C-Kurzstrecken-Videoübertragung: Echte Broadcast-Videoleistung


• Redundante Punkt-zu-Punkt-Konfiguration (RPP) mit zwei optischen Anschlüssen


• Zwei separate Alarmrelaisausgänge zeigen an, wann eine Glasfaserverbindung verloren geht und welcher optische Port dies tut.


• Acht SPST-Verriegelungsrelais (mit individuellen LED-Anzeigen)


• Eine mikroprozessorbasierte Logik und Verriegelungsrelais in der Empfängereinheit verhindern einen zufälligen Kontaktschlussstatus im Falle eines Verbindungsverlusts oder eines Ausfalls der Hauptbetriebsleistung.


• Entfernungen bis zu 30 Meilen (48 km)


• Der bidirektionale Datenkanal unterstützt RS232-, RS422- oder RS485-Schnittstellen (2- oder 4-Draht).


• 10-Bit-Digitalvideoübertragung
