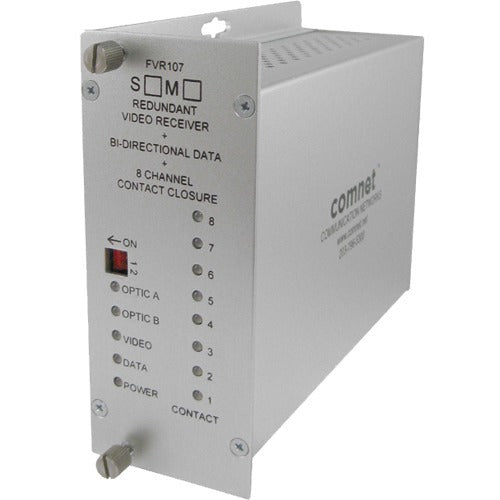

ComNet Videoempfänger/Datentransceiver

ComNet Videoempfänger/Datentransceiver

Die optischen Videoverbindungen der ComNet FVT/FVR107-Serie bieten digital kodiertes 10-Bit-Video, 10 MHz Bandbreite, Videoqualität für kurze Strecken, einen bidirektionalen Datenkanal und eine redundante Punkt-zu-Punkt-Topologie mit zwei optischen Ports sowie acht Kontaktschließer und zwei Alarmrelais. Die redundante Punkt-zu-Punkt-Topologie mit den beiden optischen Ports gewährleistet einen ausfallsicheren Betrieb bei Ausfall einer Glasfaser. Jeder optische Port nutzt Wellenlängenmultiplex (WDM) zum Senden und Empfangen über eine Glasfaser. Die mikroprozessorbasierte Logik sendet die Kontaktinformationen in geordneten und kodierten Paketen und gewährleistet so eine extrem robuste Übertragung. Verstümmelte Pakete, Pakete in falscher Reihenfolge und Bitfehler bei der Übertragung verursachen keine zufälligen Zustandsänderungen der Kontaktrelais. Die mechanischen Verriegelungsrelais behalten ihren Zustand auch bei Stromausfall. Der Datenkanal unterstützt RS232, RS422 sowie 2- und 4-adrige RS485-Verbindungen.

Funktionen für die FVT/FVR107-Serie

• Eine mikroprozessorbasierte Logik und Verriegelungsrelais in der Empfängereinheit verhindern einen zufälligen Kontaktschlussstatus im Falle eines Verbindungsverlusts oder eines Ausfalls der Hauptbetriebsleistung.
• Automatisch rücksetzbare Sicherungen auf allen Stromleitungen
• Statusanzeigende LEDs ermöglichen eine schnelle Anzeige kritischer Betriebsparameter.
• Der bidirektionale Datenkanal unterstützt RS232-, RS422- oder RS485-Schnittstellen (2- oder 4-Draht).
• Lebenslange Garantie
• Hergestellt in den USA
• Entfernungen bis zu 30 Meilen (48 km)
• Acht SPST-Verriegelungsrelais (mit individuellen LED-Anzeigen)
• Zwei separate Alarmrelaisausgänge zeigen an, wann eine Glasfaserverbindung verloren geht und welcher optische Port dies tut.
• Redundante Punkt-zu-Punkt-Konfiguration (RPP) mit zwei optischen Anschlüssen
• Entwickelt für den Einsatz in rauen Umgebungen (-40 °C bis +75 °C Umgebungstemperatur) außerhalb von Fabriken/unkonditionierten Industrie- oder Straßenumgebungen. Erfüllt die Umweltanforderungen der NEMA TS-2 für Verkehrssignalsteuerungsanlagen.
• Der Spannungstransientenschutz auf allen Strom- und Signaleingangs-/-ausgangsleitungen bietet Schutz vor Spannungsspitzen und anderen Spannungstransienten.
• Kompatibel mit den Videostandards NTSC, PAL oder SECAM
• Die digital kodierte 10-Bit-Videoübertragung über kurze Strecken erfüllt die Anforderungen des EIA RS-250C-Standards.
• Standardmäßige ComFit-Modelle sind Hot-Swap-fähig.
• Der ComFit-Standardformfaktor ist für die Wand-, Oberflächen-, Rack- oder DIN-Schienenmontage (mit optionalem Kartenkäfig oder DIN-Montagehalterung) konzipiert.
