Taoglas Dualband-WLAN 2,4~2,5 GHz/5,15~5,85 GHz Monopolantenne zur Terminalmontage

Taoglas Dualband-WLAN 2,4~2,5 GHz/5,15~5,85 GHz Monopolantenne zur Terminalmontage

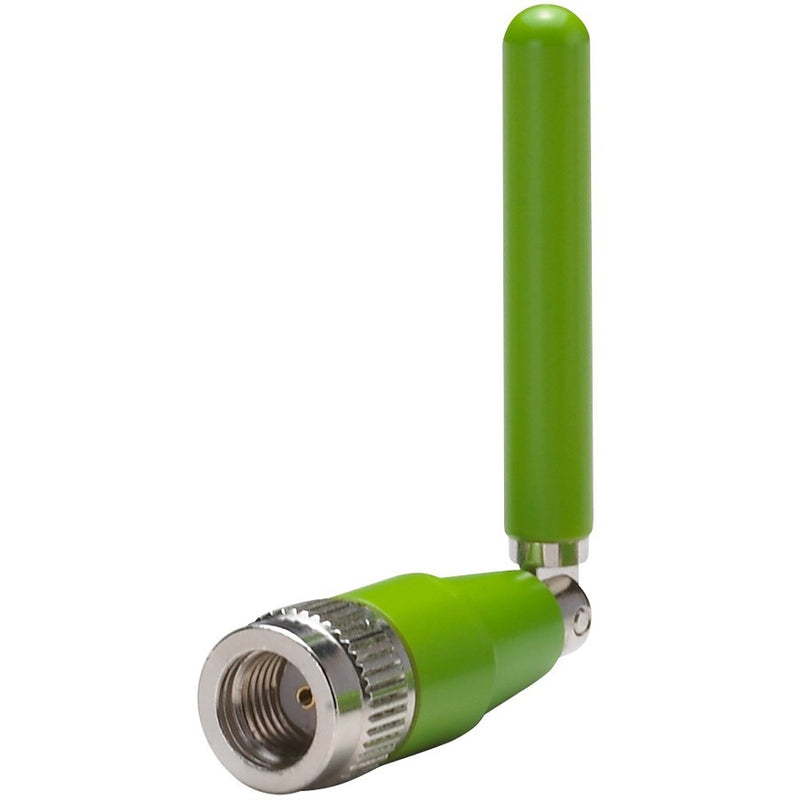

Die drehbare Dualband-WLAN-Antenne GW.05 mit Scharnier ist eine hocheffiziente Monopolantenne. Im Vergleich zu anderen, deutlich größeren Antennen auf dem Markt zeichnet sie sich durch überlegene Breitband-Hocheffizienz aus. Die leuchtend grüne Farbe der Antenne verleiht jedem modernen WLAN-Anwendungspunkt, Gerät oder Router eine einzigartige, hochwertige Optik. Sie dient zudem der Unterscheidung von ähnlich aussehenden Taoglas-Antennen (wie der schwarzen Taoglas TG.09 Mobilfunkantenne) am selben Gerät. Der verwendete Anschluss ist Rev SMA(M), das Standardanschlussstück für Antennen an den meisten WLAN-Anwendungspunkten und Routern auf dem Markt.

Die GW.05 funktioniert wie alle Monopolantennen am besten direkt an der Massefläche der Hauptplatine des Geräts oder an der Außenseite eines Metallgehäuses. Sie bietet jedoch auch ohne Massefläche eine sehr gute Leistung (> 50 %) und ist damit die beste Allround-Antenne für kleine WLAN-Terminals auf dem Markt.

Im ungeerdeten Installationszustand liegt es auch unter den maximalen Spitzenverstärkungsanforderungen für die meisten WLAN-Module, die normalerweise 2 dBi betragen, sodass es den FCC-Vorschriften entspricht.

Das GW.05 ist für Wi-Fi-, WLAN-, Zigbee-, Bluetooth- und 802.11a/b/g/n/ac-Anwendungen geeignet.

Viele Modulhersteller geben für alle an das Modul anzuschließenden Antennen Spitzenverstärkungsgrenzen an. Diese Spitzenverstärkungsgrenzen basieren auf Freiraumbedingungen. In der Praxis kann sich die Spitzenverstärkung einer im Freiraum getesteten Antenne im Inneren eines Geräts um mindestens 1 bis 2 dBi verringern. Um diesen Effekt auszugleichen und eine bessere Leistung zu erzielen, sollten Sie daher idealerweise eine Antenne mit etwas höherer Spitzenverstärkung als in der Modulspezifikation angegeben wählen.

Durch das Testen unserer Antennen mit Ihrem Gerät und die Auswahl des passenden Layouts, der Integrationstechnik oder des Kabels kann Taoglas sicherstellen, dass die Spitzenverstärkung unserer Antennen unter den Grenzwerten liegt. Taoglas kann dann eine Spezifikation und/oder einen Bericht für die ausgewählte Antenne in Ihrem Gerät erstellen, die die Einhaltung der Grenzwerte für die Spitzenverstärkung eindeutig belegt. So können Sie sicher sein, dass Sie die gesetzlichen Anforderungen für dieses Modul erfüllen.

Beispielsweise kann ein Modulhersteller angeben, dass die Antenne eine Spitzenverstärkung von weniger als 2 dBi haben muss, Sie müssen jedoch keine eingebettete Antenne wählen, die im freien Raum eine Spitzenverstärkung von weniger als 2 dBi aufweist. Dadurch erhalten Sie eine weniger optimierte Lösung. Besser ist eine etwas höhere Spitzenverstärkung im freien Raum von 3 dBi oder mehr, falls verfügbar. Sobald diese Antenne in Ihr Gerät integriert ist, verschlechtert sich die Leistung unter diese Spitzenverstärkung von 2 dBi aufgrund der Auswirkungen der GND-Ebene, der umgebenden Komponenten und des Gerätegehäuses. Wenn Sie absolut sichergehen wollen, wenden Sie sich an Taoglas, und wir führen einen Test durch. Wenn Sie eine Taoglas-Antenne mit einer höheren Spitzenverstärkung als vom Modulhersteller angegeben wählen und unsere Hilfe in Anspruch nehmen, stellen Sie sicher, dass Sie die bestmögliche Leistung erzielen, ohne die Grenzen der Spitzenverstärkung zu überschreiten.

Es ist besser, nicht direkt eine eingebettete Antenne mit sehr geringer Freiraum-Spitzenverstärkung (<2 dBi) auszuwählen, da diese Antenne in Ihrem Gerät eine schlechtere Leistung hätte und im Vergleich zur Verwendung einer Taoglas-Antenne zu Leistungseinbußen führen würde.

Auch als Standard-SMA(M)-Version erhältlich.

• Standard-RP-SMA(M)-Anschluss


• ROHS-konform


• Max Peak Gain kompatibel mit den meisten Wi-Fi-Modulen


• Unique kann um 360 Grad gedreht und um 180 Grad geschwenkt werden


• Ästhetische Optik und Haptik


• WLAN/Bluetooth/Zigbee


• Extrem kompakt – 62,3 mm ± 1,5 mm


• Hohe Effizienz – mit und ohne Groundplane
